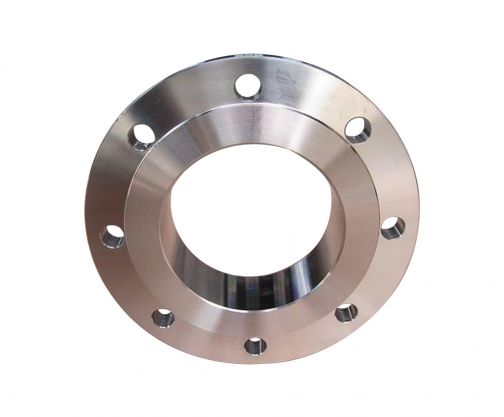

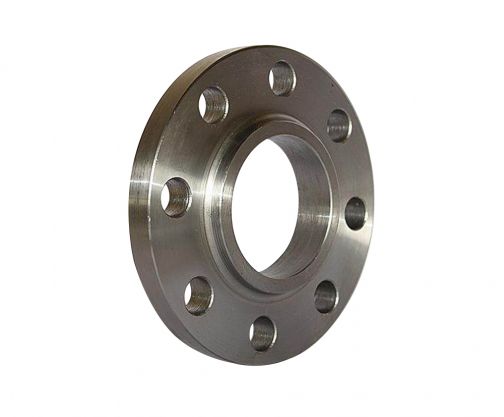

Плоский приварной фланец с шейкой

Накидной фланец с горловиной — это фланец, который соединяет стальные трубы, трубопроводную арматуру и т. д. с фланцем и соединяется с оборудованием или трубопроводами посредством угловых сварных швов.

Характеристики накидного фланца на шейке включают в себя:

1. Процесс изготовления: ковка.

2. Применимое номинальное давление: не более 2,5 МПа.

3. Материал: углеродистая сталь, хромомолибденовая сталь, 304 и т. д.

4. Форма уплотняющей поверхности: рельефная поверхность, вогнутая и выпуклая поверхность, поверхность шпунта и паза, полная плоскость и т. д.

Сценарии применения накидного фланца с горловиной включают соединение трубопроводов в нефтехимическом оборудовании, которое подходит для соединения стальных трубопроводов с номинальным давлением, не превышающим 2,5 МПа. Он имеет разумную структуру, высокую прочность и жесткость, выдерживает высокие температуры и высокое давление, многократные изгибы и колебания температуры, имеет надежную герметизацию.

Процесс изготовления накидного фланца с шейкой в основном представляет собой ковку, которая обладает высокой прочностью и жесткостью и подходит для трубопроводных систем высокого давления и высоких температур. Его структурная конструкция и выбор материалов позволяют ему сохранять хорошие характеристики уплотнения и механическую прочность в суровых рабочих условиях.

Материал плоского приварного фланца с шейкой вытачивается из обычных стальных листов толщиной, соответствующей требованиям. Сварной шов этого фланца представляет собой угловой шов, а способ соединения с трубой заключается в соединении ее с оборудованием или трубопроводом через угловой шов. Конструкция плоского сварного фланца с шейкой относительно проста, а материал относительно экономичен. Хотя его жесткость и герметичность не так хороши, как у стыкового приварного фланца с горловиной, он широко используется при соединении резервуаров и трубопроводов среднего и низкого давления. Кроме того, диапазон номинального давления плоского сварного фланца с шейкой составляет 0,6-4,0 МПа, а его больший внутренний диаметр означает, что вес меньше, а стоимость ниже, что особенно подходит для случаев, когда номинальный диаметр превышает 250 мм. По сравнению с фланцем с шейкой, приваренным встык, плоский сварной фланец с шейкой (SO) не требует испытаний, что еще больше снижает стоимость.

Технические характеристики накидного фланца с шейкой включают выступающую поверхность (RF), вогнутую поверхность (FM), выпуклую поверхность (M), поверхность шипа (T), поверхность с канавкой (G) и полную поверхность (FF). Диапазон диаметров этих моделей составляет DN10~DN600, подходит для различных уровней давления и материалов. В частности, фланец с накидной шейкой подходит для серий PN (PN2,5~PN40) и серий Class (Class150~Class1500) и может быть изготовлен из различных материалов, таких как углеродистая сталь, хромомолибденовая сталь, нержавеющая сталь. стали (304, 316, 304L, 316L, 321, 347, CF8C) и др. Кроме того, характеристики Фланец с накидной шейкой также включает стандарты фланцев стальных труб HG/T20592-20635-1997 и HG/T20592-20635-2009, прокладки и крепежные детали, а также специальную информацию о продукте фланца HG20594 с накидным фланцем с шейкой класса 150. фланец, демонстрируя потенциал его применения в различных отраслях и областях.

Сценарии применения плоского сварного фланца с горловиной в основном включают соединение между резервуарами и трубопроводами среднего и низкого давления, газовыми клапанами и трубопроводами природного газа, а также легковоспламеняющимися, взрывоопасными, коррозионными и токсичными местами.

Плоские приварные фланцы с шейкой просты по конструкции и экономят материалы. Хотя их жесткость и герметичность не так хороши, как у стыковых приварных фланцев с горловиной, они все еще широко используются при соединении емкостей и трубопроводов среднего и низкого давления. Уплотняющая поверхность этого фланца может быть выпуклой, вогнутой и выпуклой, а также шпунтованной. Они различаются по структуре, герметизирующему эффекту и прочности и подходят для обычных сред. Плоские сварные фланцы с шейкой особенно подходят для легковоспламеняющихся, взрывоопасных, агрессивных и токсичных мест, поскольку их короткая шейка может улучшить жесткость и несущую способность фланца. Кроме того, плоские приварные фланцы с шейкой также используются для газовых клапанов и трубопроводов природного газа, обеспечивая безопасность и надежность использования.

Технические параметры плоского приварного фланца с шейкой включают форму уплотняющей поверхности, диапазон диаметров, применимый уровень давления, материал и стандарт.

(1) Форма уплотнительной поверхности: Уплотняющая поверхность плоского сварного фланца с шейкой разнообразна: выступающая поверхность (RF), вогнутая поверхность (FM), выпуклая поверхность (M), поверхность шипа (T), поверхность с канавкой (G), полная плоскость (FF) и т. д. .

(2) Диапазон диаметров: Диапазон диаметров плоского приварного фланца с шейкой широк: от DN10 до DN600.

(3) Применимый уровень давления: Применимо к серии PN (номинальное давление) PN2,5~PN40; Серия классов Class150~Class1500. Уровни давления составляют 0,6–32 МПа, 150–2500 фунтов, PN0,25–PN42,0 и могут быть настроены в соответствии с потребностями. ‌

(4) Материал: Фланцы с шейкой изготавливаются из различных материалов, включая углеродистую сталь, хромомолибденовую сталь, нержавеющую сталь (304, 316, 304L, 316L, 321, 347, CF8C и т. д.), а также специальные материалы, такие как 310S, 2205, 904Л и др. ‌

(5) Стандарт: Фланцы с шейкой соответствуют различным стандартам, включая национальные стандарты, американские стандарты, немецкие стандарты, японские стандарты, британские стандарты и т. д., и могут быть настроены в соответствии с потребностями.

 ‌

(6) Кроме того, фланцы с шейкой имеют широкий диапазон размеров: от DN10MM до DN1828MM.
