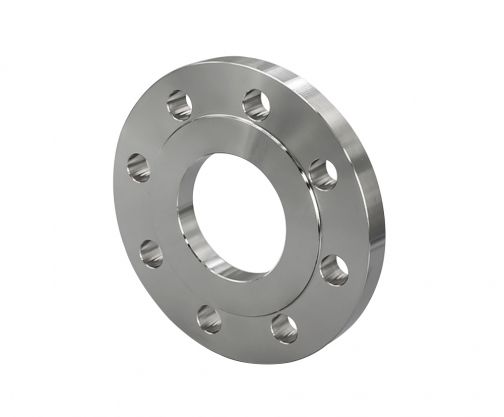

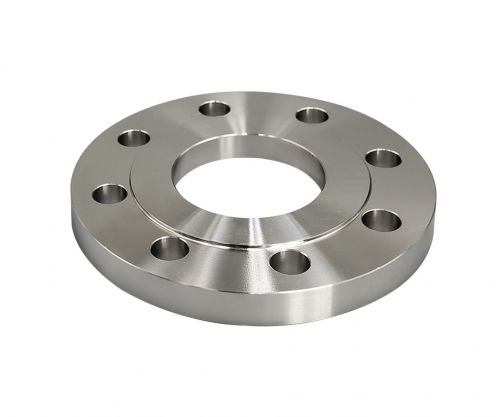

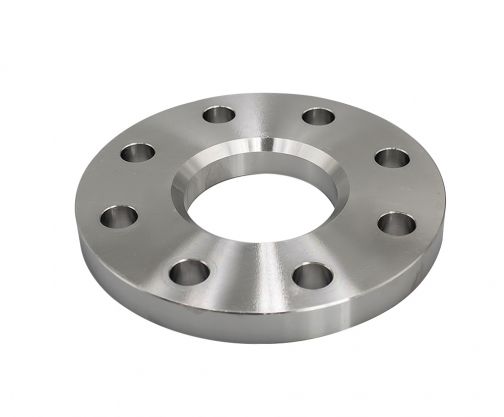

Фланец PL

плоского приварного фланца пластинчатого типа (химический стандарт HG20592, национальный стандарт GB/T9119, механический стандарт JB/T81): удобное приобретение материала, простое производство, низкая стоимость, и широкое использование

Но низкая жесткость, поэтому его не следует использовать в трубопроводных системах химических процессов с требованиями спроса и предложения, легковоспламеняющихся, взрывоопасных и высокого вакуума, а также в очень и чрезвычайно опасных ситуациях. Типы уплотняющих поверхностей: плоские и приподнятые.

Материал: 201, 304.316.316L.0Cr18Ni9.321.202, углеродистая сталь, 20#, 20G, легированная сталь и т. д.

Размеры: Размеры плоских приварных фланцев пластинчатого типа варьируются в зависимости от различных уровней давления и технических характеристик.

Описание

Плоский приварной фланец пластинчатого типа является наиболее распространенным фланцем с давлением PN2,5, PN6, PN10, PN16 и PN25.

Форма сварки: Плоский сварочный фланец пластинчатого типа предназначен для вставки трубы во фланец для сварки.

Материал плоского приварного фланца: 201, 304.316.316L.0Cr18Ni9.321.202, углеродистая сталь, 20#, 20G, легированная сталь и т. д.

Материал

Материалы плоских приварных фланцев пластинчатого типа включают кованую сталь, углеродистую сталь WCB, нержавеющую сталь, 316L, 316, 304L, 304, 321, хромомолибденовую сталь, хромомолибденованадиевую сталь, молибден-титан, резиновую футеровку и футеровка из фтора. Выбор этих материалов основан на различных требованиях применения, включая, помимо прочего, промышленные печи, теплотехнику, водоснабжение и канализацию, отопление и вентиляцию, а также автоматическое управление.

Инструкции по использованию

Поскольку плоский сварной фланец имеет хорошие комплексные характеристики, он широко используется в химической промышленности, строительстве, водоснабжении, дренаже, нефтяной, легкой и тяжелой промышленности, холодильном оборудовании, санитарии, водопроводе, противопожарной защите, электроэнергетике, аэрокосмической промышленности, судостроении и других основных отраслях. проекты.

Технические данные

Материал: Обычные материалы для пластинчатых фланцев с плоским сварным швом включают углеродистую сталь, нержавеющую сталь и легированную сталь. К материалам из углеродистой стали относятся ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 и т. д. Материалы из нержавеющей стали включают ASTM. A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8 и т. д. К материалам из легированной стали относятся ASTM A182 F1, F***, F9, F11, F12, F22, F91 и т. д. ‌

Размерный ряд: Пластинчатые надвижные фланцы имеют широкий диапазон размеров: внешний диаметр фланца варьируется от 75 до 2190 мм, внутренний диаметр фланца от A18 до 2036 мм и от B15 до 2024 мм. Наружные диаметры труб от А17,2мм до 2032мм и от В14мм до 2020мм. Расстояние между центрами отверстий для болтов варьируется от 50 мм до 2130 мм, а диаметр отверстий для болтов — от 11 мм до 30 мм. Толщина фланца варьируется от 12 мм до 58 мм. ‌

Номинальное давление: Пластинчатые надвижные фланцы имеют номинальное давление во всей плоскости (FF): PN2,5 (от DN10 до DN2000), от PN6 до PN16 (от DN10 до DN600). ‌

Эти технические параметры служат важным ориентиром для проектирования и применения пластинчатых скользящих фланцев, обеспечивая их применимость и безопасность в различных промышленных применениях. ‌

Технические параметры

Внешний диаметр фланца	75 мм-2190 мм
Диаметр центральной окружности отверстия для болта	50 мм ---- 2130 мм
Диаметр отверстия под болт	11 мм-30 мм
Количество отверстий для болтов	4-48
Нить	М10-М27
Толщина фланца	12 мм-58 мм
Внешний диаметр трубы	А(17,2-2032ММ) Б(14-2020ММ)
Внутренний диаметр фланца	А(18-2036ММ) Б(15-2024ММ)
Теоретический вес фланца	0,36 кг--234,6 кг (DN1800)
Давление фланца	0,25 МПа－4,0 МПа

Свяжитесь с нами

Трубопроводная арматура

Фланцы

Стальная труба

Материал

Сопутствующие товары

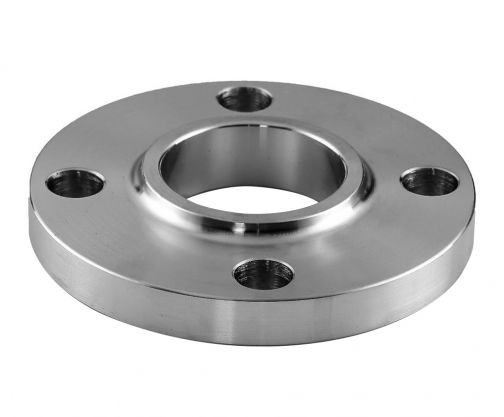

Плоский приварной фланец с шейкой
