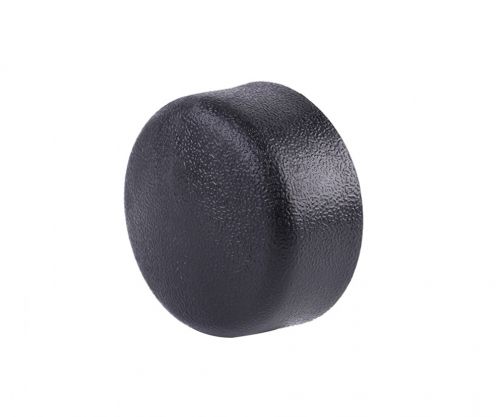

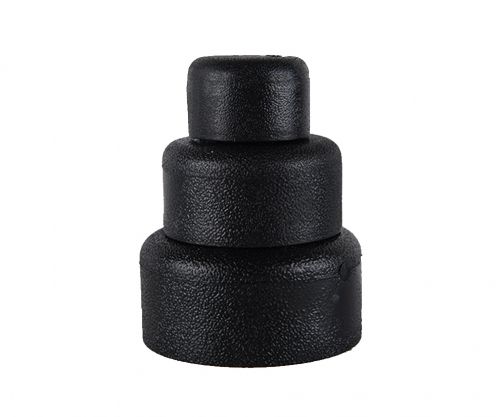

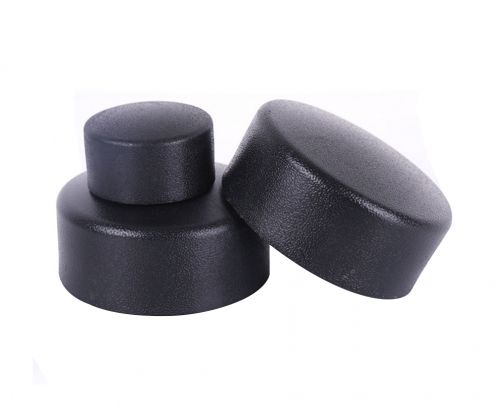

‌Заглушка для раструбной трубы‌

‌Заглушка для сварки в раструбе‌ — это фитинг для соединения труб высокого давления, также известный как заглушка из кованой стали, в основном используемый в трубопроводных системах высокого давления.

Материал:‌

Материалы приварных колпачков включают углеродистую сталь, нержавеющую сталь, легированную сталь и т. д.

Размеры

Диапазон размеров приварной крышки составляет 1/8″~4″ (DN6~DN100).

Описание

Заглушка для сварки раструбов представляет собой соединительный фитинг для труб высокого давления, также известный как заглушка для труб из кованой стали, в основном используемый в трубопроводных системах высокого давления. Его основные особенности включают в себя:

‌Номинальный диаметр‌: от 1/4" до 5", в частности DN20-DN200.

‌Номинальное давление‌: обеспечивает различные уровни давления, включая PN40, 64, 100, 160, 250, 320, 1500, 2000, 2500, 3000, 6000 фунтов стерлингов.

‌Применимый носитель‌: подходит для воды, пара, масла и других сред.

‌Материал‌: в том числе 321, 304, 304L, 316, 316L, 15CrMo, 12Cr1MoV и другие материалы.

‌Форма подключения‌: используйте стыковую сварку, чтобы обеспечить прочность и надежность соединения.

Материал

Материалы колпачков для раструбных труб включают Q235, 20#, A234WPB, st37, 304, 304L, 316, 316L, 15CrMo, 12Cr1MoV, P91, P11, 16Mn, X42, X52, X65, X70 и т. д.

Характеристики и размеры

Спецификации и размеры колпачков для раструбных труб в основном производятся в соответствии со стандартами, такими как GB/T14383 и ASME B16.11. Эти стандарты охватывают диапазон размеров от DN6 до DN100, где DN представляет собой номинальный диаметр трубы. Также подробно указаны толщина стенки и номинальное давление заглушек для труб, приваренных в раструб, включая 3000#, 6000#, 9000# и т. д. Эти характеристики подходят для применения в условиях различного давления и температуры.

Инструкции по использованию

Метод использования заглушки для раструбной сварки в основном включает в себя раструбную сварку ее с трубой или другой трубопроводной арматурой для обеспечения прочности и герметичности соединения. Ниже приведены некоторые ключевые шаги и меры предосторожности при использовании колпачка для трубы, приваренного в раструб:

‌1. Подготовьте инструменты и материалы‌: Убедитесь, что у вас есть необходимые сварочные инструменты, например сварочный аппарат, и соответствующие сварочные материалы, например сварочные стержни или сварочная проволока.

2. Очистите и подготовьте трубу: Перед сваркой убедитесь, что поверхность трубы и заглушки приварной трубы чисты и не содержат масла, ржавчины или других загрязнений, чтобы обеспечить качество сварки.

‌3. Расположение и фиксация‌: Правильно наденьте колпачок для раструбной сварки на трубу и закрепите его с помощью соответствующих зажимов или инструментов, чтобы он не смещался во время сварки.

4. ‌Сварка‌: С помощью сварочного аппарата или сварочного пистолета приварите колпачок трубы для раструбной сварки к трубе в соответствии с выбранным методом сварки (например, ручная дуговая сварка, сварка в защитных газах и т. д.). В процессе сварки следует уделять внимание контролю скорости сварки и тепловложения, чтобы обеспечить качество сварного шва.

‌5. Проверьте качество сварки‌: После завершения сварки следует провести необходимые проверки, такие как внешний вид, неразрушающий контроль и т. д., чтобы убедиться, что качество сварки соответствует требованиям.

6.‌Последующая обработка‌: Выполните соответствующую последующую обработку зоны сварки, например шлифовку, покраску и т. д., чтобы защитить свариваемую деталь от коррозии и повреждений.

Технические параметры

Заглушка для сварки раструбов
Общее название менструации	Приблизительный вес			Приблизительный объем
DN	Щ80/3000	Щ160/6000	XXS/9000	Щ80/3000	Щ160/6000	XXS/9000
6	0.03	0.04		0.048	0.046
8	0.04	0.05		0.055	0.058
10	0.05	0.07		0,068*10	0.069
15	0.05	0.13	0.23	0.078	0.0087	0.105
20	0.15	0.22	0.35	0.119	0.126	0.155
25	0.22	0.34	0.52	0.14	0.16	0.18
32	0.35	0.47	0.71	0.172	0.185	0.214
40	0.42	0.63	0.95	0.195	0.21	0.24
50	0.72	1.14	1.55	0.29	0.31	0.335
65	1.25	1.72		0.35	0.37
80	2.05	2.68		0.405	0.43
100	3.28			0.585
