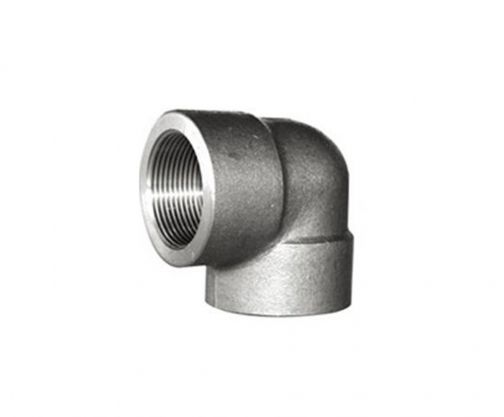

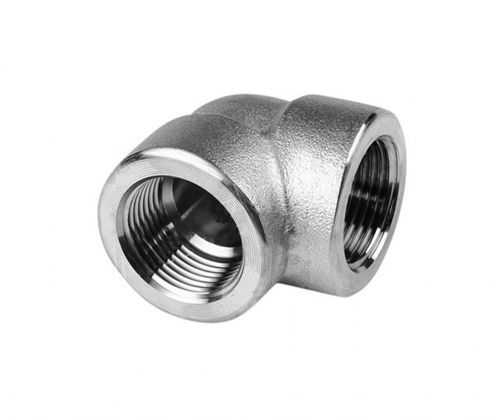

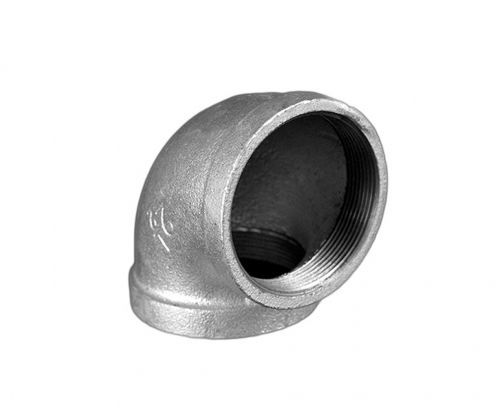

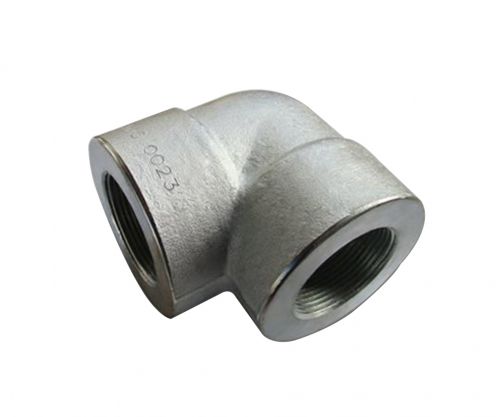

Колено с резьбой 90°

Размеры колен с резьбой 90° включают в себя множество аспектов, включая номинальный диаметр, внешний диаметр конца, расстояние от центра до конца, расстояние от центра до центра и т. д. Эти размеры связаны не только с основными характеристиками колена, но и также напрямую влияют на его установку и использование в системе трубопроводов.

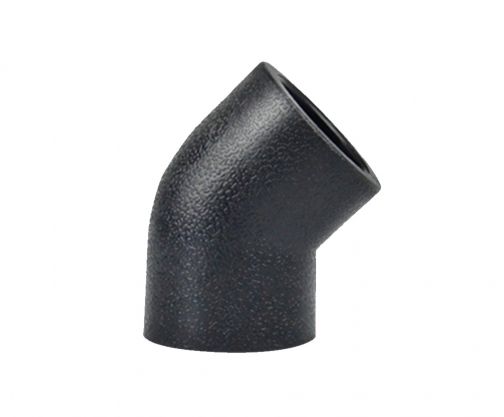

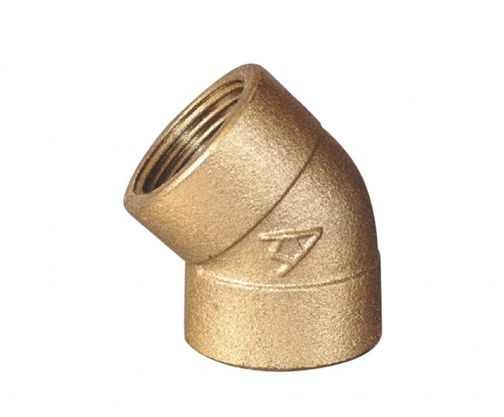

Колено с резьбой 90°, также известное как колено с резьбой, представляет собой трубный фитинг, используемый для изменения направления трубопровода в трубопроводной системе. Его можно разделить на 45 ° и 90 ° в зависимости от угла в соответствии с потребностями проекта, а также включают в себя другие ненормальные угловые колена, такие как 60 °. Этот вид колена изготавливается из различных материалов, включая чугун, нержавеющую сталь, легированную сталь, ковкий чугун, углеродистую сталь, цветные металлы и пластмассы. Характеристика резьбового колена заключается в том, что оно имеет резьбовую канавку на устье резьбы, что позволяет эффективно изменять направление подачи жидкости или передачи давления в трубопроводной системе, а также позволяет соединить два компонента трубопровода или оборудование и компоненты трубопровода. соединены вертикально на оси.

‌Материалы колен с резьбой 90° включают чугун, нержавеющую сталь, легированную сталь, кованое железо, углеродистую сталь, цветные металлы и пластмассы. «Выбор этих материалов зависит от конкретных сценариев применения и технических требований. Например, материалы колен 90° из нержавеющей стали можно разделить на материалы 201, 304, 304L, 316, 316L и т. д. Коррозионная стойкость этих материалов варьируется, и пользователи могут выбрать подходящий материал в соответствии с конкретная среда использования. Отводы 90° из нержавеющей стали, особенно из материалов 304 и 316L, часто используются в средах, где требуется устойчивость к коррозии из-за их хорошей коррозионной стойкости. Кроме того, стандарты производства колен с резьбой обычно включают GB/T14383, ASME B16.11, BS 3799 и т. д., чтобы гарантировать соответствие качества и характеристик колен соответствующим стандартам и требованиям.‌

Технические характеристики и размеры колен с резьбой 90° включают множество аспектов, включая номинальный диаметр, внешний диаметр торца, размер от центра до торца, размер от центра до центра и размер от задней до торцевой поверхности. Конкретные характеристики и размеры следующие:

‌1. Номинальный диаметр DN и конечный наружный диаметр:

Колено DN15 90°, внешний диаметр конца 21,3 мм.

Колено DN25 90°, внешний диаметр конца 32 мм.

Колено DN100 90°, внешний диаметр конца 114,3 мм.

Колено DN150 90°, внешний диаметр конца 168,3 мм.

2. Размер от центра до торца и размер от центра до центра:

Для отводов 90° разного диаметра расстояние от центра до торца и расстояние от центра до центра также различаются. Конкретные значения зависят от конкретной серии колена (серия A или серия B), типа радиуса (длинный радиус или короткий радиус) и конкретного размера диаметра.

3. ‌Вернуться к размеру торцевой поверхности‌:

Этот размер также зависит от конкретных характеристик колена, включая размер диаметра, тип серии и т. д.

Использование колен с резьбой 90° в основном предполагает правильные этапы установки и меры предосторожности при техническом обслуживании, обеспечивающие надежность и герметичность соединения. Ниже приведены основные этапы использования колен с резьбой 90°:

1. Подготовка: Сначала убедитесь, что характеристики и размеры необходимых колен с резьбой 90° и соответствующих труб соответствуют требованиям. Проверьте целостность колен и очистите поверхности труб и колен от грязи, жира и других загрязнений.

2. Нанесите резьбовой герметик: Нанесите необходимое количество резьбового герметика на резьбовую часть колена. Герметик для резьбы помогает обеспечить лучшую герметизацию и предотвратить утечку воды.

3. Подсоедините трубу: Вставьте конец трубы с резьбой в два отверстия колена одинакового диаметра и вращайте по часовой стрелке до тех пор, пока соединение не станет герметичным. Затем вставьте резьбовой конец другой трубы другого размера в переходник колена и вращайте до тех пор, пока соединение не станет герметичным.

4. Используйте гаечный ключ: Используйте подходящий гаечный ключ или инструмент, чтобы правильно повернуть колено и трубу и убедиться, что соединение плотное. Но будьте осторожны и не применяйте чрезмерную силу, чтобы не повредить колено или трубу.

5. Проверка и тестирование: После завершения установки проверьте надежность колен и трубных соединений, а также проверьте надежность и герметичность соединений путем испытания под давлением или другими подходящими методами.
