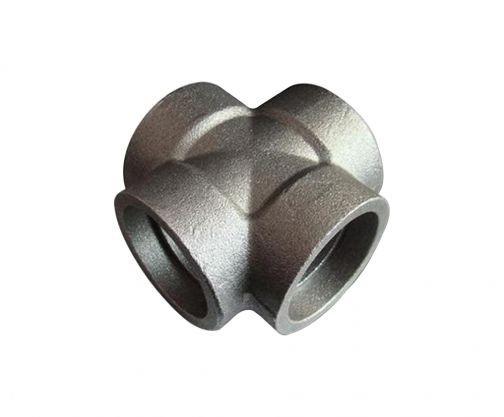

Раструбная сварочная крестовина представляет собой разновидность трубопроводной арматуры, сочетающую в себе характеристики раструбного соединения и сварки. Этот тип фитинга обычно состоит из патрубка, раструба, изогнутой части, паза под раструб и т. д.
Он отличается тем, что на патрубке имеется паз для раструба, а патрубок и раструб расположены соответственно на двух концах изогнутой части.
Материал
Материалы раструбной сварочной крестовины включают нержавеющую сталь, углеродистую сталь, цветные металлы и пластмассы.
Размеры
Диапазон размеров крестовины под приварку в раструбе составляет 1/8″~4″ (DN6~DN100).
Описание
Крестовина для раструбной сварки представляет собой трубопроводную арматуру, сочетающую в себе характеристики раструбного соединения и сварки. Этот трубопроводный фитинг обычно состоит из патрубка, раструба, изогнутой части, паза для раструба и т. д., отличающийся тем, что на патрубке имеется паз для раструба, а патрубок и раструб расположены соответственно на обоих концах патрубка. изогнутая часть. Поперечные соединения раструбной сварки обычно используются для изменения направления трубопровода и являются важной частью трубопроводной системы. Кроме того, крестовина для раструбной сварки может применяться к различным материалам и промышленным стандартам и имеет такие преимущества, как простая конструкция, красивая форма, быстрая разборка и сборка, гибкость в эксплуатации, низкое сопротивление жидкости, а также безопасное и надежное использование. Эти характеристики делают крестовину для раструбной сварки широко используемой в таких отраслях промышленности, как молочная, пищевая, пивоваренная, фармацевтическая и косметическая.
Материал
Материалы крестовины для раструбной сварки включают ASTM A105, A350 LF2, A182 F304, F304L, F316, F316L, F321, F316TI, F51, F11, F22, F91.
Характеристики и размеры
Крестовины для раструбной сварки имеют широкий диапазон размеров: от 1/8″ до 4″ (DN6~DN100).
Размеры раструбных сварочных крестовин охватывают самые разные варианты от маленьких до больших, включая, помимо прочего:
Размерный ряд: 1/8″~4″ (Ду6~Ду100)
Уровень давления: включая 3000 фунтов (SCH80/XS), 6000 фунтов (SCH160), 9000 фунтов (XXS) и другие уровни, подходящие для различных требований к рабочему давлению.
Инструкции по использованию
Использование раструбной сварной крестовины в основном связано со следующими аспектами:
1. Применимая среда и температура: Крестовина с приварным раструбом подходит для неагрессивных или агрессивных сред, таких как масло, вода, газ и т. д. Диапазон применимых температур определяется используемой средой и выбранной прокладкой и обычно не превышает 450 ℃1.
2. Материалы изготовления: К материалам изготовления раструбной крестовины относятся марки 20#, 35#, 1Crl8Ni9Ti, 0Crl8Ni-12M02Ti, 316L и др. Эти материалы обладают хорошей коррозионной стойкостью и механическими свойствами1.
3. Требования к трубопроводам: Требования к трубопроводам раструбной крестовины включают соответствие диаметра трубы и уровня давления, а также правильную установку и крепление, обеспечивающие ее нормальную работу и безопасность1.
4. Способ подключения: Метод соединения раструбной крестовины обычно представляет собой ручную сварку с помощью дуговой сварки вольфрамовым инертным газом (TIG), которая может обеспечить более высокую герметичность и прочность конструкции.
Технические данные
| Муфта сварочная крестовая | ||||||
| Общее название менструации | Приблизительный вес | Приблизительный объем | ||||
| DN | Щ80/3000 | Щ160/6000 | XXS/9000 | Щ80/3000 | Щ160/6000 | XXS/9000 |
| 6 | 0.15 | 0.21 | 0.038 | 0.047 | ||
| 8 | 0.15 | 0.25 | 0.047 | 0.049 | ||
| 10 | 0.19 | 0.54 | 0.049 | 0.14 | ||
| 15 | 0.39 | 0.64 | 1.32 | 0.14 | 0.252 | 0.375 |
| 20 | 0.47 | 1.09 | 2.25 | 0.252 | 0.375 | 0.565 |
| 25 | 0.76 | 1.97 | 2.69 | 0.375 | 0.565 | 0.73 |
| 32 | 1.19 | 2.34 | 4.38 | 565 | 0.73 | 1.295 |
| 40 | 1.64 | 3.9 | 4.84 | 0.73 | 1.295 | 1.852 |
| 50 | 2.59 | 4.25 | 10.5 | 1.295 | 1.852 | 2.75 |
| 65 | 4.75 | 8.58 | 1.852 | 2.74 | ||
| 80 | 7.25 | 12.6 | 2.985 | 4.56 | ||
| 100 | 16.5 | 4.785 | ||||
